綜合糧情檢測系統
LQII-3綜合糧情檢測終端融合氣體檢測，蟲情檢測，糧情檢測為一體的新型糧情智能化測控系統。
所屬分類：
智能倉儲系列
很高興為您服務！點擊下方按鈕獲取更多信息
概述
LQII-3綜合糧情檢測終端融合氣體檢測，蟲情檢測，糧情檢測為一體的新型糧情智能化測控系統。
產品用途
1、利用現代電化學、近紅外傳感技術研制而成的磷化氫、氧氣、二氧化碳?xì)怏w傳感器，在線檢測糧倉內氣體環境。
2、根據二氧化碳?xì)怏w濃度，結合溫濕度，判斷糧食質量安全等級，包括：安全、臨界(真菌生長處于臨界水平)、危害及嚴重危害四級。通過二氧化碳的濃度，也可以反饋蟲害情況。
3、通過磷化氫氣體濃度檢測，控制熏蒸作業進程，對熏蒸數據的分析、判斷，結合糧庫周邊生態環境，決策熏蒸控制方式，形成科學合理的熏蒸方案，控制殺蟲氣體濃度和流量，有效的減少安全生產事故。
4、有效減輕了測報人員的工作強度，而且進一步提高蟲害的監測監控力度，確保了監控監測數據的及時、準確、可靠及真實有效。
5、通過 倉內每個點位的蟲害反饋數量、種類，分析判斷熏蒸藥劑的使用量、以及投放時間。
產品優勢
1、該產品依據糧食倉儲環境氣體特性，氣體、蟲情、糧情檢測規程設計開發，經過多地區多糧庫應用，符合國家糧庫智能化項目建設蟲情檢測設備的要求。
2、YC-JS數字化激光計數器模組，匹配線性激光膜組和受光組件，從而達到精準的計量效果。長期工作衰減小、穿透力強、高強靈敏、誤差小、一致性好、精度高、性能穩定等優點。
3、YC-QT3多氣體數字化傳感器模組是一款新型的產品，性能穩定，采用進口電化學傳感器、紅外傳感器，配合自主研發的高精度采樣電路設計，輸出數字化信號，即插即用。外殼為聚四氟乙烯材料。加入溫度補償、壓力補償、自動校正算法確保不同環境下檢測精度的可靠性，穩定性。
4、該產品采用混合真空泵模組，低功耗、噪音小、效率高;真空度可達95%以上。
5、該產品融入雜質過濾技術，提高害蟲識別精度;支持多種檢測控制，應用便捷。
6、采樣選通器、害蟲計數器具有自動化校準功能，提高產品穩定性、精確度。

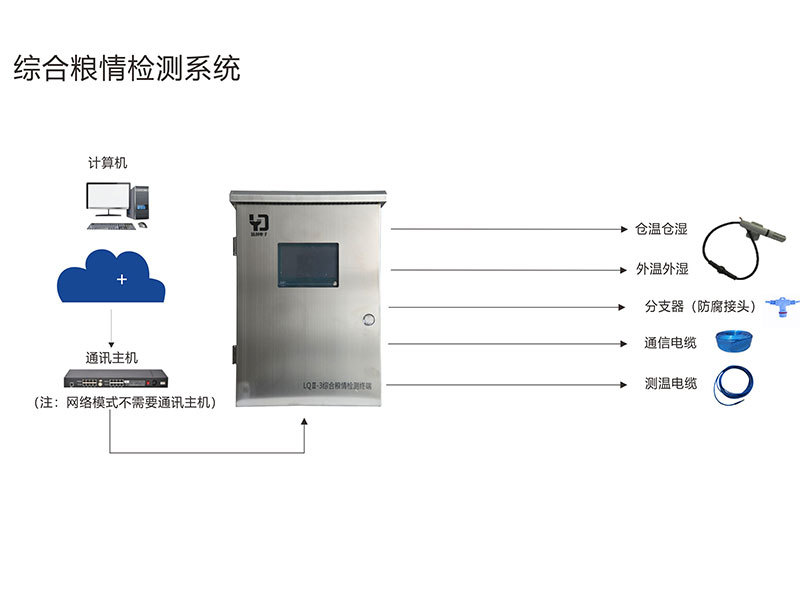

系統架構
技術參數
| 名稱 | 型號 | 技術特點/參數 |
| 綜合糧情檢測終端 | LQII-3 | 1.氣體檢測（磷化氫、氧氣、二氧化碳），蟲情檢測，溫度，濕度為一體化設計 |
| 2.采用高精度害蟲激光識別計數器，害蟲檢測精度高 | ||
| 3.融入雜質去除過濾技術，提高害蟲識別精度，氣體檢測精度 | ||
| 3.采用數字化氣體傳感器模組，氣體檢測精度高,穩定可靠 | ||
| 4.支持多種檢測控制（手動、自動）模式，應用便捷 | ||
| 5.集中數據儲存、分析、顯示、管理控制 | ||
| 6.支持RS485通訊接口 | ||
| 7.支持遠程數據上傳，遠程控制 | ||
| 8.智能化數據分析，實現糧情預警，聯動輸出控制 | ||
| 9.氣體檢測范圍：PH3（0～2000ppm） CO2(0～50000ppm) O2(0～30.0%vol) | ||
| 分辨率：PH3（1ppm） CO2(1ppm) O2(0.1%vol) | ||
| 檢測精度： PH3：±5%FS；O2：±0.5VOL；CO2：±5%FS | ||
| 10.害蟲檢測：玉米象、米象、銹赤扁谷盜、大谷盜、鋸谷盜、赤擬谷盜等常見害蟲 | ||
| 測量范圍：0-1000 | ||
| 11.檢測誤差：±5% | ||
| 12.測溫范圍：-40℃～+85℃，溫度誤差：≤±0.5℃ | ||
| 13.測濕范圍：0～100%RH，測濕誤差：≤±5%RH | ||
| 14.采集通道：1-36/45(路) | ||
| 15.工作電壓：AC220V±20% | ||
| 16.工作環境：溫度：-30℃～+50℃ 濕度：≤95%RH(非凝露) | ||
| 17.防護等級：IP54 | ||
| 18.外觀尺寸：610mmx440mmx170mm | ||
| 19.殼體材質：304不銹鋼 | ||
| 20.糧蟲誘捕器：預埋糧堆不同位置，起誘捕倉內害蟲和氣體采集作用。 | ||
| 21.測量管道：PUΦ8×5mm，捕蟲陷阱與采樣選通器之間的連接管道，抽蟲、抽氣管路（數量以實際發生為準） | ||
| 22.采樣選通器：安裝在倉內，用于連接測量管路的通道選擇裝置，采用全鋁基板，最新滑塊樣式對接裝置，步進電機自動定位?？膳浣?-36/45個測量管道，與倉外分機連接，與倉內陷阱連接，自動旋轉裝置。從工作原理上應保證設備在非檢測時間，所連接的測量管道氣路是完全關斷的，以防止熏蒸有毒氣體外逸或測量管道結露，滿足1000Pa→500Pa壓力半衰竭期不少于10min的要求 | ||
| 23.真空度：≥95% | ||
| 24.檢測通道長度: ≤60m | ||
| 25.響應時間：T90≤30S | ||
| 26.可增設表層誘捕器，冷光源輔助誘捕技術，提高害蟲誘捕技術 |
系統組成
綜合糧情檢測終端由3部分組成，數據采集模塊，數據檢測模塊，智能化控制模塊;各模塊相互配合，完成對氣體檢測，蟲害檢測，糧情檢測等功能。
數據采集模塊包含糧情數據采集，氣體采樣，害蟲誘捕器，通道選擇器;完成糧倉內不同點位氣體、害蟲，糧情采集功能。
智能控制包含數據顯示，數據分析，輸出上傳，預警聯動;完成數據顯示，應用控制，數據上傳，預警聯動等功能。
害蟲誘捕器/氣體取樣器
由開孔桿、集蟲裝置、導管等組成。主要功能為：利用害蟲的趨光性、趨高性，吸引害蟲進入其內;通過真空方式，把害蟲，氣體抽取到檢測傳感器中。
采樣選通器
全鋁基板,高精度數控加工，最新滑塊式對接裝置，步進電機自動定位，上下限定位采用無源器件，抗熏蒸能力強。
蟲氣檢測
由主控板、激光計數器、控制電路、氣動模塊、氣體檢測模塊、電源等組成，主要功能包括：根據上位機檢測指令要求控制選通器選通定位指定探頭對應的管路;啟動抽氣泵將誘捕器內的害蟲或其附近的氣體抽取到分機檢測室;進行對氣體分析，處理分析;對害蟲數量進行測量，并把數據上傳。
管路
包括從采樣點、選通器、分機之間的所有連接導管和氣接頭;用于氣體濃度檢測時，必須保證整個管路包括氣接頭的良好密封性，確保倉外分機中氣體傳感器接觸到的氣體濃度是取樣點位置的真實氣體濃度值。
系統組成與結構
害蟲誘捕器/氣體取樣探頭
由開孔桿、集蟲裝置、導管等組成。主要功能為：利用害蟲的趨光性、趨高性，吸引害蟲進入其內;采用真空原理,充分吸走害蟲或其附近糧堆空隙氣體。
害蟲誘捕器/氣體取樣探頭
材質：ABS
探頭尺寸(直徑×長)：Φ26×550mm
規格(糧堆內導管長度)：1.0米/上層、1.5米/下層
