一、技術參數：
1、 接線：三項四限制Y34,三項三線V33
2、 電壓
a、量程：400V/100V
b、過載：1.2倍，瞬時：2倍
c、功耗<1VA
3、 電流
a、量程：500A/5A
b、過載：1.2倍，瞬時：2倍
c、功耗：<1VA
4、 頻率：40—65Hz
5、 電源：AC 220V
6、 通訊：支持串口、以太網、光纖通訊接口，標準MODBUS協議
7、 顯示方式 ：高清液晶顯示
8、 測量等級：電量0.5;頻率#FormatImgID_0#0.1Hz;有功電能0.5s，
9、 環境：工作溫度-40--55℃ ，
10、 外形：長寬高 350*460*120mm

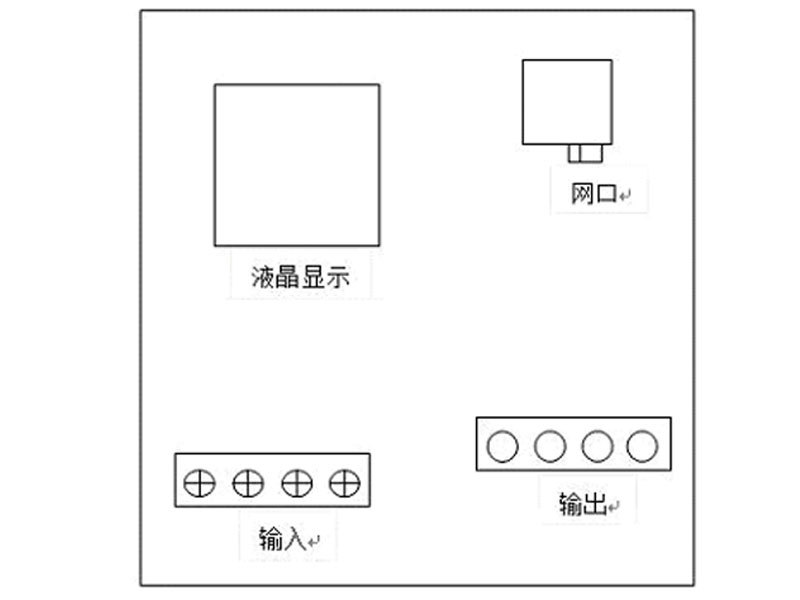

二、安裝與接線:見下圖
1、 外形尺寸：350*120*470mm
2、 安裝尺寸299*375 mm(固定孔間距)
3、 接線說明：見上圖，打開柜門，在輸入端依次接入A相、B相、C相、零線·。輸出端直接接在空氣開關上，分別對應A相、B相、C相、零線。請注意操作安全。
4、 取下面板螺絲，把網線插入網關接口，然后固定面板。
5、 安裝注意事項：首先打開柜門，取下面板，選取合適安裝高度，根據定位孔固定殼體。
三、通訊協議：
網口協議采用TCP/IP協議，采用標準的Modbus RTU通訊規約，可方便對設備控制，監控操作。
1、字節傳送格式為：1位校驗位，1位起始位，8位數據位，2-3位停止位(N81 E81 O81)可選。
2、數據傳輸速率： 4800~ 38400bps可設置(默認9600)。
3、當傳送 2字節數據時，高 8位在前，低 8位在后;傳送 CRC16 校
驗碼時，也是高 8位在前，低 8位在后。
4、傳輸?shù)臄?shù)據采用十六進制碼。
5、設備地址為：1~247可設定.
6、為了提高總線利用率，本協議規定，4800波特率時，設備典型響應
完成時間為 100ms，如果計算機在發送完一幀非廣播命令后，200ms 內沒
有收完從機的響應信息，則可認為設備響應超時。
7、一條協議指令長度不超過255個字節。
四、.軟件協議：
本協議校驗方式采用16BIT CRC，傳送時高 8位在前，低 8位在后。
| 地址 | 功能碼 | 數據 | 16位CRC校驗 |
| 1 byte | 1 byte | 1 up to 250 byte(s) | 2 byte |
1、功能碼03讀
采用 Modbus RTU通訊規約，利用通訊命令，可以進行讀取點(“保持寄存器”) 或返回值(“輸入寄存器” )。保持和輸入寄存器是 16位整型(2字節), 并且返回值高位在前。本協議規定一次能讀取單或多個寄存器地址(n個整型數值，2×n BYTE)。功能碼 03被用作讀取點和返回值。 從機響應的命令格式是從機地址、功能碼、字節數、數據區及 CRC碼。數據區的數據都是以二個字節為一個讀取單位，且如果兩字節表示一個整型時，高位在前,低位在后。
信息幀格式舉例：
2、計算機發送數據
發送數據：01 03 00 01 00 02 95 CB
| 描述 | 設備地址 | 讀寄存器指令 | 寄存器起始地址 | 寄存器數量 | CRC校驗 |
| 例子 | 0x01 | 0x03 | 0x00 0x01 | 0x00 0x02 | 0x95 0xcb |
3、設備響應數據
收到數據：01 03 04 00 01 00 02 A2 32
| 描述 | 設備地址 | 讀寄存器指令 | 返回字節數 | 寄存器值 | CRC校驗 |
| 例子 | 0x01 | 0x03 | 0x04 | 0x00 0x01 0x00 0x02 | 0xA2 0x32 |
五、設備寄存器說明
1、數據獲取
| 地址 | 含義 | 讀寫 | 解釋 |
| 0X07 | 有功功率P | 讀 | 有功功率，單位W |
| 0X08 | 有功功率Pa | 讀 | 相有功功率，單位W |
| 0X09 | 有功功率Pb | 讀 | B相有功功率，單位W |
| 0X0A | 有功功率Pc | 讀 | C相有功功率，單位W |
| 0X0B | 無功功率Q | 讀 | 無功功率，單位Var |
| 0X0C | 無功功率Qa | 讀 | A相無有功功率，單位Var |
| 0X0D | 無功功率Qb | 讀 | B相無有功功率，單位Var |
| 0X0E | 無功功率Qc | 讀 | C相無有功功率，單位Var |
| 0X0F | 視在功率S | 讀 | 視在功率，單位VA |
| 0X10 | 視在功率Sa | 讀 | A相視在功率，單位VA |
| 0X11 | 視在功率Sb | 讀 | B相視在功率，單位VA |
| 0X12 | 視在功率Sc | 讀 | C相視在功率，單位VA |
