環流風機
YC-HL02型固定式環流熏蒸系統是由鄭州躍創電子科技有限公司開發的一套實時監測磷化氫濃度，控制熏蒸風機的動轉與停止高效實用的環流熏蒸系統。該固定式環流熏蒸系統設計、安裝、使用均嚴格依據磷化氫環流熏蒸技術規程。
所屬分類：
智能倉儲系列
很高興為您服務！點擊下方按鈕獲取更多信息
YC-HL02型固定式環流熏蒸系統是由鄭州躍創電子科技有限公司開發的一套實時監測磷化氫濃度，控制熏蒸風機的動轉與停止高效實用的環流熏蒸系統。該固定式環流熏蒸系統設計、安裝、使用均嚴格依據磷化氫環流熏蒸技術規程。
環流熏蒸系統由施藥裝置、環流裝置、磷化氫氣體濃檢測裝置組成。這種熏蒸方法使熏蒸劑與糧食進行強烈混合，利用設置在倉內外的閉合環流管道將熏蒸劑盡快分布到密閉環境的各個部位，殺死害蟲的成蟲、幼蟲、卵，殺蟲效果比常規熏蒸有了顯著的提高。這種方法減少了操作人員的數量，而且操作人員不用進倉作業，保護了工作人員的身體健康。用藥量少，減少了糧食內藥劑殘留。
環流熏蒸根據環流風機的安裝方式又可分為固定式環流熏蒸的移動式環流熏蒸二種。著重介紹固定式環流熏蒸系統及其特點。
系統組成與結構示意圖
固定式環流熏蒸系統由施藥裝置、固定式環流裝置、檢測裝置(含氣體取樣裝置)、微電腦時控裝置組成。

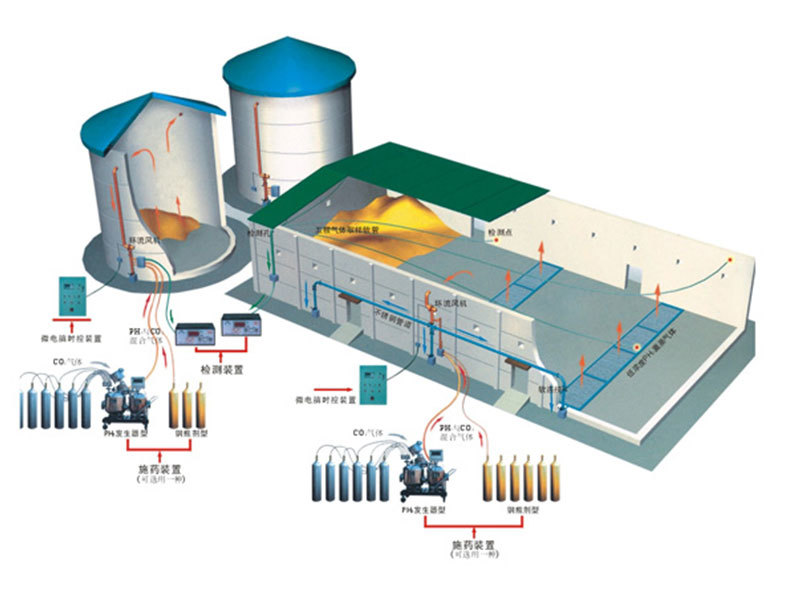

磷化氫熏蒸結構示意圖：
工作原理
固定式環流熏蒸采用環流風機、管道、施藥箱固定在外墻壁上，使用方便，可多倉同時進行熏蒸，管道采用不銹鋼管道。
環境和工作條件
電源：二相220V(-7%～+7%);50Hz(+1Hz)
環境溫度： -20℃～+45℃
環境濕度：20% ～99%RH
連續工作時間：不少于72小時
技術規格及要求
(1)用途和組成
環流熏蒸系統是通過強制氣體循環，促進熏蒸氣體在糧堆中均勻分布，并在倉內保持—定的濃度和時間，殺死各生長階段的害蟲。環流熏蒸系統一般由施藥裝置、環流裝置、檢測裝置組成。
(2)一般要求：我方提供的環流熏蒸產品嚴格按照國家有關規定(GB/T17913—1999)和技術文件制造。各裝置的工作環境溫度滿足—10℃—70℃;完全能滿足當?shù)販囟葪l件。
(3)施藥裝置：施藥裝置各部件采用防泄漏的方式連接。泄漏性符合GB50235-1997的規定。施藥過程中使用的二氧化碳符合GB/T6052的要求。鋼瓶質量完全符合GB5099的規定。
環流熏蒸裝置

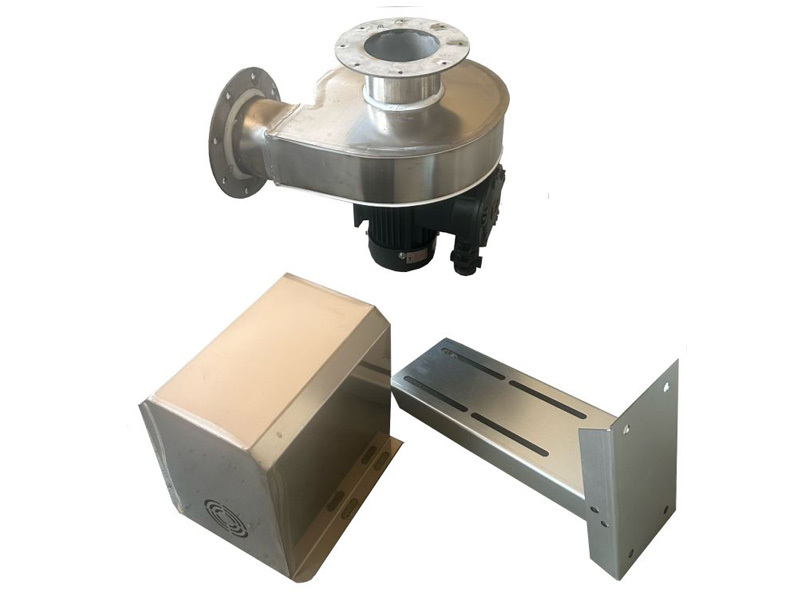

(1)環流風機
采用環流熏蒸專用風機，其技術參數完全符合國標要求。
環流風機主要規格參數如下
功率：0.75KW;
風壓：900 Pa;
風量：1000M3/h;
葉片邊緣線速度：38.8m/s。
(2)環流管路
固定式管路每個廒間安裝—套。要求主體固定在倉房外墻壁上，并符合如下要求：
平直度：DN<100 mm時，允許偏差21‰，最大50mm;DN>100mm時，允許 偏差3‰，最大80mm。
鉛垂度：允許偏差5‰，最大30mm。
(3)磷化氫氣體檢測裝置

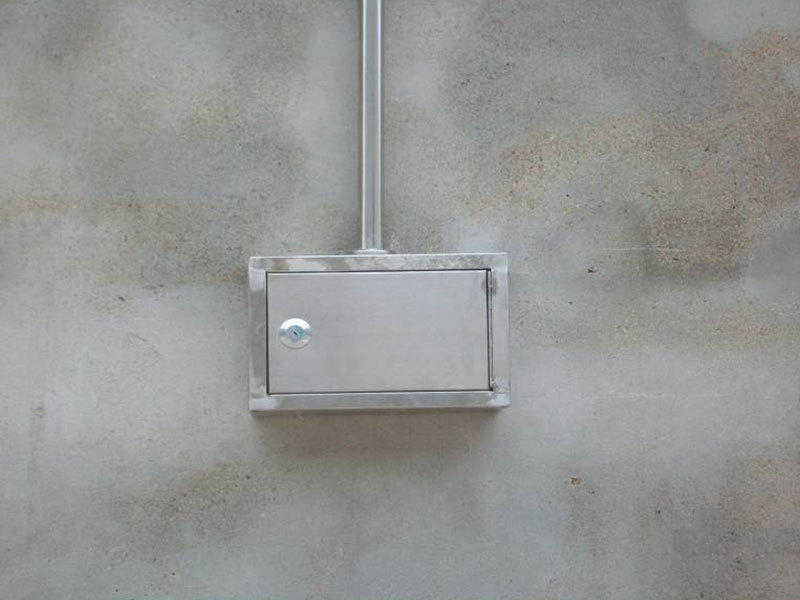

氣體取樣裝置 平房倉每廒間配有取樣裝置。每套取樣裝置設取樣點五個，并設回氣管一根。檢測箱固定在倉房外方便檢測的墻壁上，取樣管護管采用具有抗腐蝕的不銹鋼管道。
(4)環流熏蒸控制箱
環流熏蒸控制箱主要實現對環流熏蒸系統控制，實現環流風機開啟、關閉等控制，具有定時、延遲開啟，關閉功能，并具有遠程控制，可以平臺軟件，通風控制柜相連接實現智能化控制。

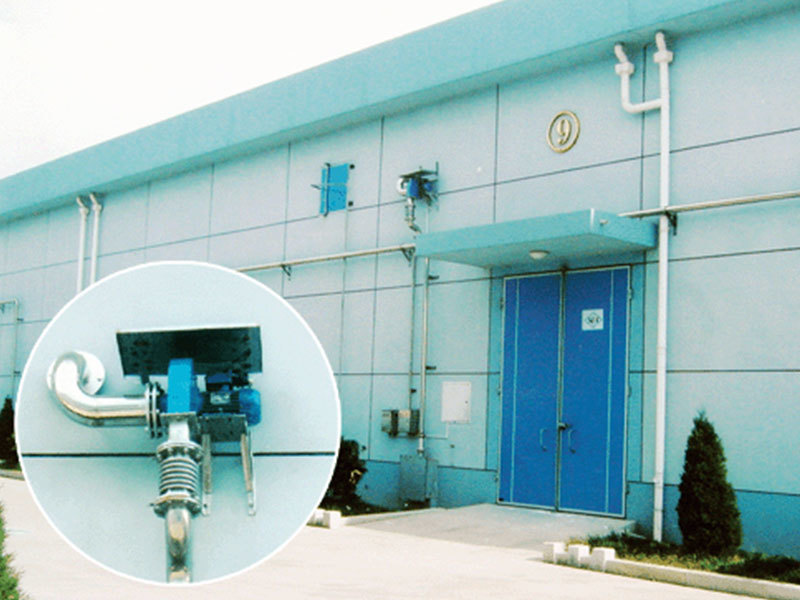

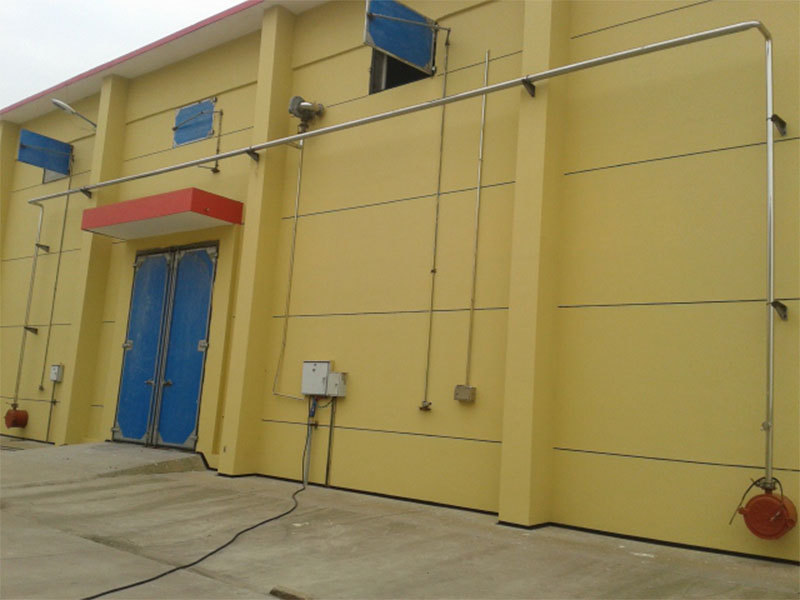

固定式環流熏蒸工程實例圖

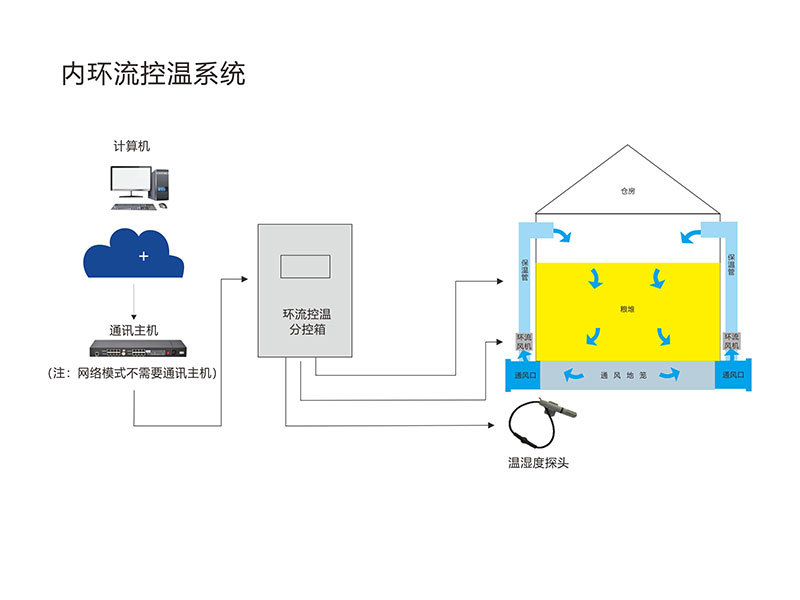

系統架構
